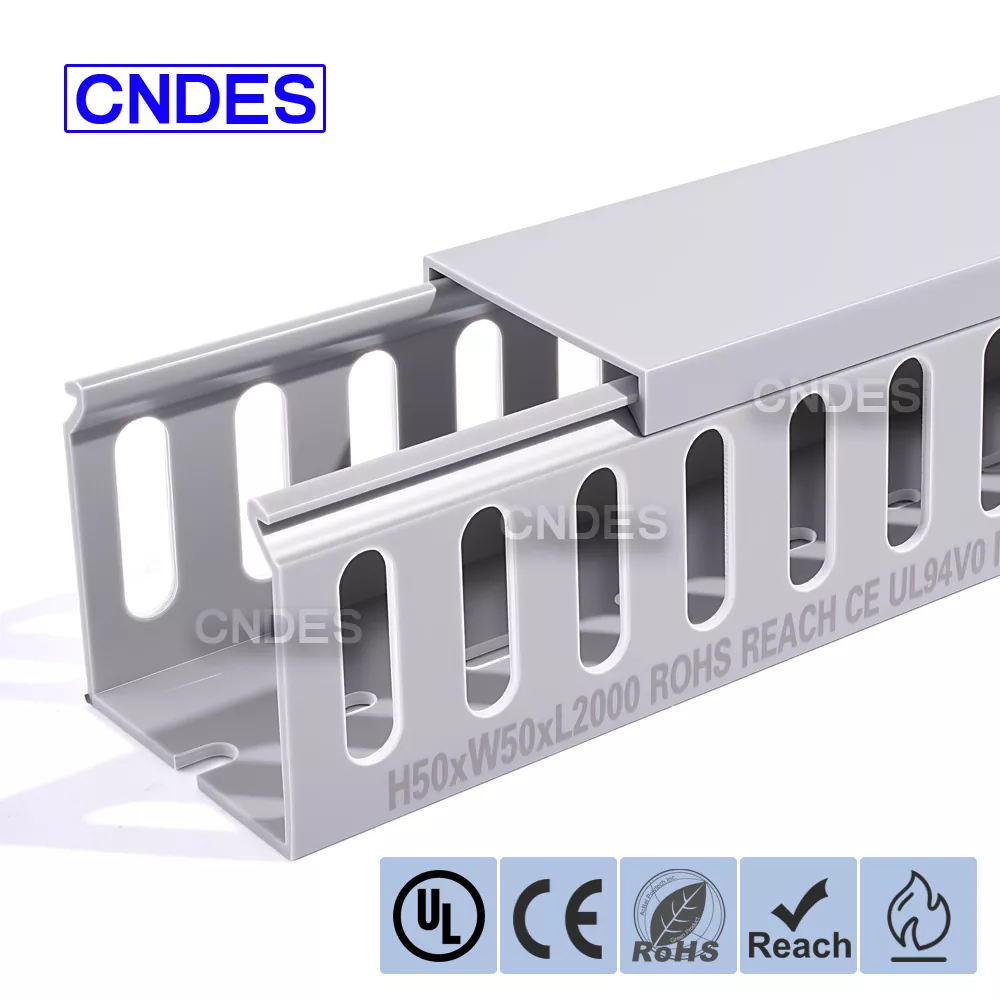

Ống dẫn dây loại ngón tay PVC có rãnh 50 × 50

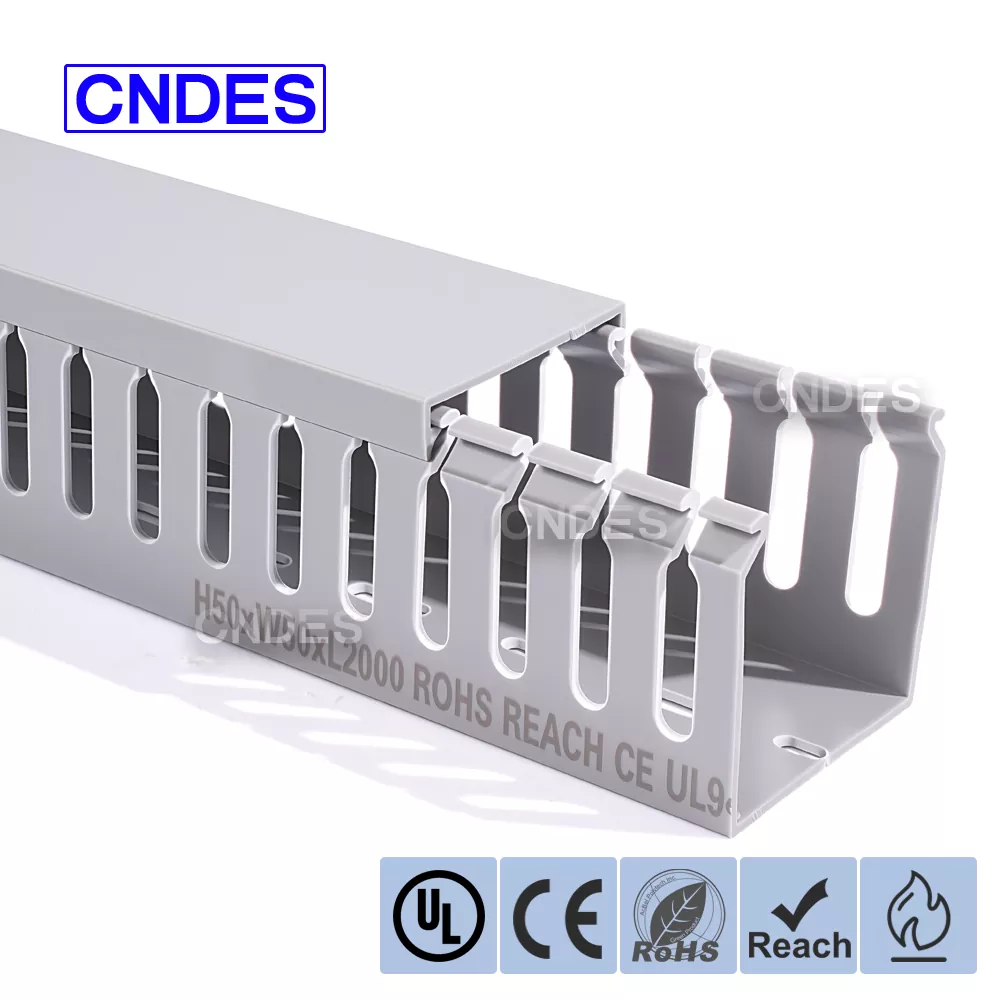

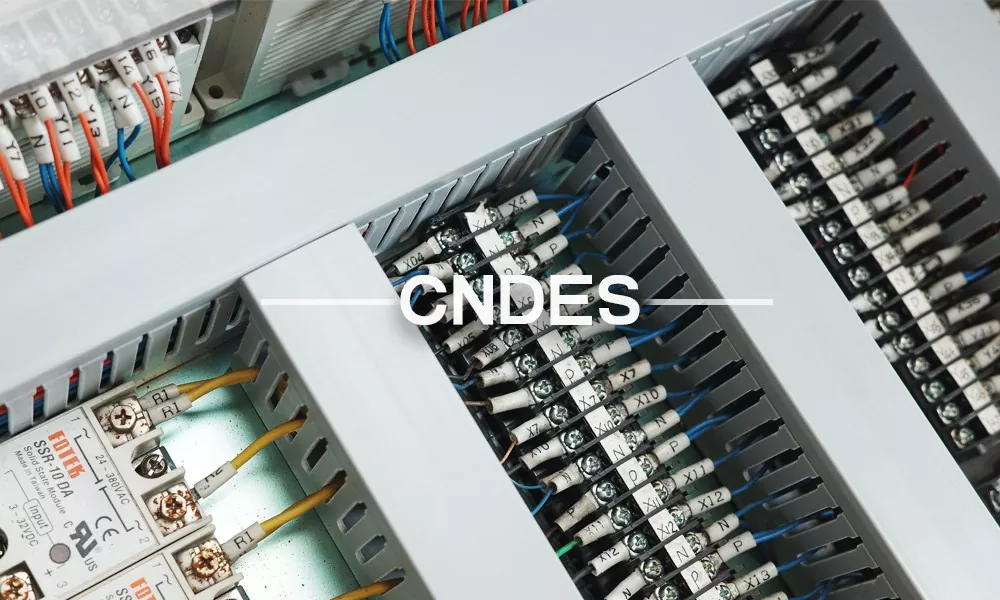

Ống dẫn dây loại ngón tay PVC có rãnh 50 × 50 tùy chỉnh được thiết kế để tổ chức cáp hiệu quả trong các bảng điện, tủ tự động hóa và hệ thống điều khiển công nghiệp. Với hình dạng vuông cân bằng và các khe hở kiểu ngón tay, ống nối dây này cho phép phân nhánh cáp nhanh, định tuyến rõ ràng và bảo trì dễ dàng.

Được sản xuất bởi CNDES, nhà sản xuất và cung cấp ống dẫn dây PVC chuyên nghiệp tại Trung Quốc, model này được sử dụng rộng rãi trong các ứng dụng đòi hỏi tính linh hoạt, an toàn và độ bền lâu dài.

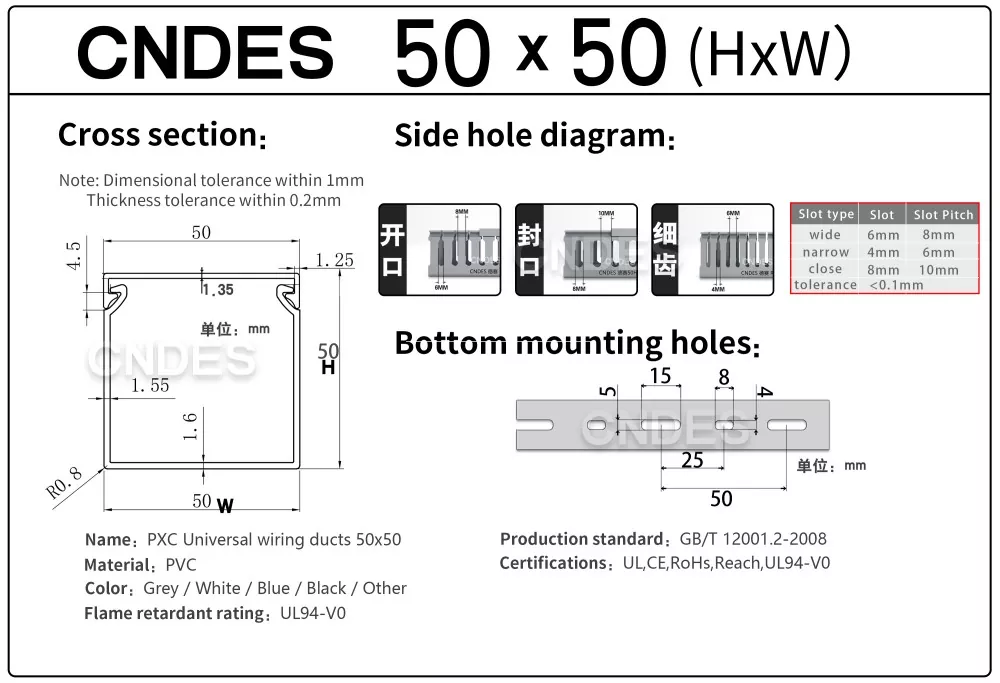

50*50-Tài liệu kỹ thuật

Hướng dẫn sử dụng

1.Chuẩn bị trước khi cài đặt

Trước khi lắp đặt, hãy chọn kích thước ống dẫn và chiều rộng khe thích hợp theo số lượng cáp, đường kính cáp và môi trường lắp đặt, chẳng hạn như không gian có sẵn và nhiệt độ hoạt động.

Ví dụ: thiết kế khe cắm kiểu ngón tay hẹp phù hợp với các khu vực thành phần có mật độ cao, trong khi các khe rộng hơn cho phép định tuyến các bó cáp lớn hơn dễ dàng hơn.

Khi lắp đặt Ống dẫn dây loại ngón tay PVC có rãnh 50×50 chất lượng, hãy lập kế hoạch trước đường dẫn cáp và đánh dấu các vị trí lắp đặt trên tường hoặc bên trong tủ điện. Tránh những khu vực có cạnh sắc, rung lắc quá mức hoặc nhiệt độ cao.

Sử dụng thước dây và điểm đánh dấu để đảm bảo định vị chính xác và định tuyến trơn tru.

Chuẩn bị các dụng cụ cần thiết bao gồm tuốc nơ vít, máy khoan điện (nếu cần khoan), san phẳng và các dụng cụ cắt như cưa hoặc máy cắt ống dẫn dây điện chuyên dụng.

2. Bảo vệ đường ray cơ sở

Nếu gắn vào tường hoặc tủ, hãy sử dụng máy khoan điện để khoan lỗ tại các điểm đã đánh dấu. Chèn neo mở rộng hoặc neo nhựa. Đảm bảo đường kính lỗ khoan phù hợp với kích thước neo để tránh sự mất ổn định do các lỗ quá khổ. Căn chỉnh ray đế ống dẫn dây loại ngón tay PVC có rãnh với các điểm lắp và siết chặt vít bằng tuốc nơ vít để đảm bảo ray được cố định và không lung lay. Ưu tiên sử dụng các lỗ lắp đặt được khoan trước của ống dẫn. Nếu cần thêm điểm cố định, hãy tự khoan lỗ. Sử dụng thước thủy để kiểm tra độ thẳng hàng theo chiều ngang của kênh cơ sở, ngăn ngừa những khó khăn khi lắp đặt tấm che hoặc độ nghiêng cáp sau này. Sau khi điều chỉnh, siết chặt lại các vít để tránh dịch chuyển.

3. Tổ chức và chèn cáp

Trước khi lắp cáp, hãy nhóm chúng theo chức năng—chẳng hạn như cáp nguồn, cáp tín hiệu hoặc cáp dữ liệu—và dán nhãn cho chúng nếu cần. Kiểm tra xem đường kính cáp có tương thích với chiều rộng khe cắm hay không.

Luồn cáp nhẹ nhàng qua các khe bên hoặc lỗ cuối của Ống dẫn dây loại ngón tay PVC có rãnh 50×50 hiệu suất cao, tránh kéo quá mức có thể làm hỏng lớp cách điện của cáp.

Đối với các loại cáp lớn hơn, có thể loại bỏ các “ngón tay” khe riêng lẻ dọc theo các đường cắt sẵn hoặc cắt bớt bằng các công cụ cắt để tạo các lỗ mở rộng hơn.

Sắp xếp cáp theo lớp để cải thiện tổ chức và bảo trì trong tương lai. Một thực tế phổ biến là đặt cáp nguồn ở phía dưới và cáp tín hiệu ở lớp trên để giảm nhiễu.

4. Lắp đặt tấm bìa

Căn chỉnh tấm bìa với rãnh đế, đảm bảo các cạnh của tấm bìa ăn khớp hoàn toàn với các kẹp hoặc rãnh trượt của kênh đế. Đối với các tấm che trượt, hãy trượt chúng vào từ một đầu; đối với loại kẹp, nhấn cho đến khi khóa vào vị trí. Nhấn mạnh tấm bìa để cố định chặt vào rãnh đế. Đối với Ống dẫn dây loại ngón tay PVC có rãnh, hãy xoay tấm bìa đến vị trí khóa. Kiểm tra độ phẳng của tấm bìa để tránh hiện tượng nâng cục bộ có thể tạo điều kiện cho bụi xâm nhập. Xác minh rằng tấm che được cố định chắc chắn, không có khe hở để ngăn bụi hoặc vật lạ xâm nhập vào bên trong ống dẫn. Nếu cần tăng cường độ kín, hãy bôi chất bịt kín vào các cạnh của tấm bìa (chọn chất kết dính tương thích với PVC).

5. Xử lý tình huống đặc biệt

Khi lắp đặt trên các bề mặt thẳng đứng, hãy chọn các nắp có thiết kế chống trượt (ví dụ: miếng đệm cao su hoặc loại được gia cố bằng chốt) để tránh trượt. Định kỳ kiểm tra Ống dẫn dây loại ngón tay PVC có rãnh được lắp đặt theo chiều dọc để đảm bảo nắp vẫn an toàn trước sự nới lỏng của trọng lực. Trong không gian hạn chế, hãy cắt ống dẫn theo chiều dài phù hợp (sử dụng dụng cụ cắt chuyên dụng để giữ các cạnh sạch sẽ, phẳng phiu). Sau khi cắt, kiểm tra độ sắc nét của cạnh cắt. Cát bằng giấy nhám nếu cần thiết để tránh gây thương tích cho cáp hoặc người vận hành. Nếu nhiệt độ môi trường đạt đến giới hạn nhiệt độ trên của ống dẫn (ví dụ: 50°C hoặc 85°C), hãy chọn kiểu máy chịu được nhiệt độ cao hoặc thực hiện các biện pháp tản nhiệt bổ sung. Ví dụ: dành không gian thông gió xung quanh ống dẫn hoặc lắp quạt làm mát.
